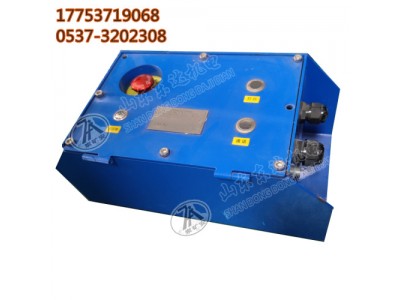

KTK18 矿用本安型扩音电话 语音扩播维护简单

概述

用途及适用范围：KTK18 矿用本安型扩音电话为矿用本质安全型电气设备(以下简称为“扩音电话”)，该扩音电话适用于煤矿井下、露天煤矿、选煤厂等工作场所，可以作为带式输送机输送带沿线语音扩播使用。

特点：扩音电话体积小，重量轻，便于安装，性能稳定，维护简单。

产品分类

外形尺寸：375mm×200mm×156mm；

重量：5kg。

本安参数：Ui：DC18.5V，Ii：800mA；Ci：0μF，Li：0mH; 电池端：Uo：9.0V；Io：0.6A。

额定工作电压：DC18V，工作电流：≤100mA。

工作电压范围：DC18V±5%。

结构特征及工作原理

1. 结构特征：扩音电话由外壳、内部扩音电话模块、接线端子等部分组成。

2. 工作原理：扩音电话的核心部件是扩播扩音电话模块。扩音电话模块内部有充电电池，正常工作时由外部本安电源供电充电，在接受到外来的音频信号时可以将音频信号放大后经由外接的扬声器喇叭播放。

电气性能

1 送话功能(MIC 输入 60mV)

a) 音频输出信号幅值：≥500mV；

b) 失真度：≤10%。

2 扩音功能(音频输入 500mV)

a) 扩音声强：≥85dB(A)；

b) 失真度：≤10%；

c) 频率响应：输入 350Hz～3000Hz 时不大于±6dB；

d) 与 KXJ127(A)矿用隔爆兼本安型可编程控制箱音频连接时，可对控制箱告警语音实

现扩音功能。

3 通话功能：按下本台通话按钮，可与其他扩音电话实现半双工语音通话。

4 打点功能：按下本台打点按钮，可向其他扩音电话发出打点信号，打点声级强度：≥85dB(A)。

5 按钮急停闭锁功能：按下急停按钮时，闭锁接点闭合，闭锁接点闭合后需手动复位。
